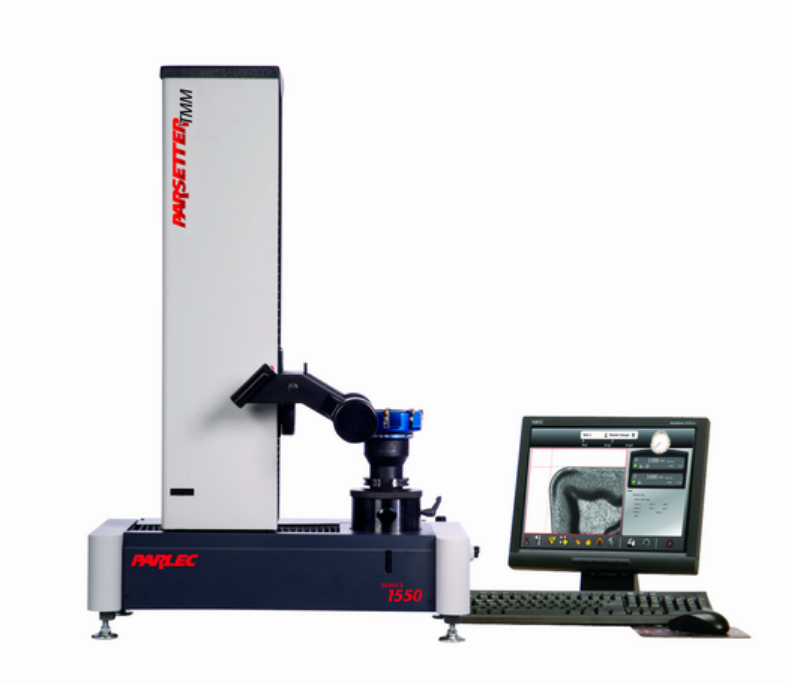

P1550-G3对刀仪

精准的刀具测量与检测解决方案

以优越的性价比提供全面的刀具测量与检测功能

帕莱克P1550-G3对刀仪采用优质延展性铸铁材料，抗震性突出；对称式的结构设计，通过有限元分析以保证可靠的稳定性，适合在相对恶劣的车间环境适用，几乎在任何条件下都可提供精确的重复测量精度。拥有先进的ParleVision® G3刀具测量与检测系统及常规刀具管理系统，专业工业成像系统、19寸高清晰度宽屏显示器，全中文操作界面，图形化一键式操作，为广大客户提供更加优越的操作性能。稳定的机器性能，突出的性价比，人性化的结构设计，适用于各类加工中心，加工生产线、数控机床的刀具测量，是精密机械加工企业的理想选择。

ParleVision® 系统

采用模块化设计，让您自由配置系统，具有强大的刀具测量、刀具管理及网络通讯功能，操作简便快捷，满足您高精度的要求，同时满足您对高效率的追求。

测量系统

ParleVision® G3的嵌入式测量系统提供功能强大的测量和检查功能，点击鼠标或点击屏幕即可执行。升级到Parlec基于Windows的PGC Plus软件就获得特别的测量程序，用于测量可调铰刀，盘铣刀，螺纹铣刀及丝锥，轮廓成型刀具等。

检测系统

P1550-G3系列对刀仪具备基本的几何尺寸计算，切削刃轮廓的比较，放大刀具外形进行独立分析的能力，并以超高的清晰度和分辨率来评估刀具的表面。先进的检测能力，易于计算切削刃磨损，进行详细的刀具轮廓的比较和检验，排列定位刀具等。

刀具自动测量：

刀具几何尺寸：

复杂刀具专用测量程序：

刀具表面检查：

测量范围

>直径: 320 mm or 420 mm

>高度: 400 mm, 500 mm, or 600 mm

>测量尺寸可根据实际要求任意组合，所有测量范围包含了额外的直径100mm过主轴中心量程

使用范围

>可用于测量刀具的直径、长度、圆弧半径、夹角、主偏角、负偏角、跳动、切削刃记忆与比较、相对坐标测量及合并刀具二维图像

>适用于测量各类铣刀、镗刀、钻头、螺纹工具、复合刀具以及非标刀具等

显示精度

>0.5μm

定位

> 符合人体工程学的快速移动与气动夹紧定位

> 1μm 的X轴/Z轴电子微调系统

光栅尺

>采用两组高精密光栅尺，分辨率：0.5μm

主轴

>标准配置为ISO50或ISO40高级合金钢主轴，硬度高达HRC63，具有极好的耐磨性，确保长期使用的精确度

>所有主轴均采用美国铁姆肯高精度滚针轴承，先装配后磨配，免维护密封设计，主轴同心度为 1μm

>主轴和变径套有ISO、HSK和VDI多种标准规格选择，也可根据客户需求定制

>360度任意位置锁紧，4x90度分度，标配主轴气动夹紧

立柱与底座

>优质延展性铸铁材料，采用对称式结构和防震设计，大限度得减少热膨胀和变形，确保设备的优良性能和可靠的运行。

>刀具预调仪可配备全钢结构专用工作台，承重1000kg，确保长期使用的稳定性

导轨

>精密预装直线导轨和光栅尺，轨道全部经过淬硬和磨配，确保良好的重复测量精度

>导轨和光栅尺通过折叠带与外部隔离，免受到外界环境的破坏

成像系统

>新的ParleVision® G3刀具测量与检测系统

>动态十字线自动跟踪，系统自动识别刃形

>高分辨率数字图像传感器，工业成像系统

>70倍真实放大，高分辨率的刀具表明检查

>19〞LCD宽屏液晶显示器， 显示直观，操作方便

>可变强度的LED照明灯，冷光源设计，可检查任何类型刀具的表面磨损裂痕等

尺寸和重量：

>总长度：748mm

>宽度：527mm

>高度：890mm/400mm-Z轴

            1115mm/600mm-Z轴

>平均装箱重量约为：250kg

工作条件

>电源：220V±10%   50HZ

>气源：0.4~0.6MPa

>温度：-10°C ~ 40°C（建议）

>湿度：≤90%（建议）
